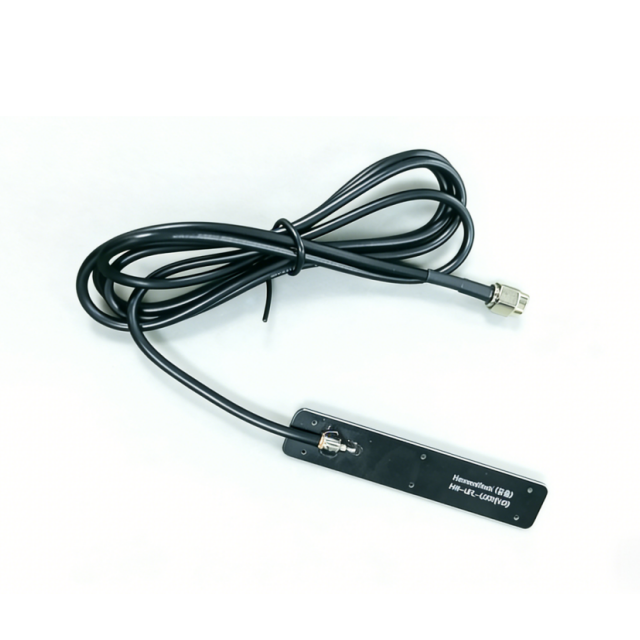

IPEX Patch-Antenne 824-1880MHz 3dBi mit flexiblem Kabel

Produkte in führung

1. Dual-Band Frequenz Abdeckung

Unterstützt 824-894MHz (Mobilfunk/CDMA/3G) und 1710-1880MHz (DCS/PCS/4G LTE) und deckt 2G-, 3G-und 4G-Netze mit einer einzigen kompakten Antenne ab.

2. ultra dünnes und niedriges Profil design

Diese Patch-Antenne misst nur 72 × 14 × 0,8mm und passt problemlos in Geräte mit einges chränktem Platz wie Tracker, Router und IoT-Module.

3. Vor befestigter IPEX-Steck verbinder

Wird mit einem IPEX (U.FL)-Anschluss und einem 1070mm RG74-Koaxialkabel für den Plug-and-Play-Anschluss an gängige Funkmodule geliefert, wodurch die Integration vereinfacht wird.

4. Zuverlässige elektrische Leistung

Mit einer 3dBi-Verstärkung, einer VSWR ≤ 2.0, einer 50Ω-Impedanz und einer maximalen Leistung von 50W bietet es eine stabile, effiziente HF-Leistung für die meisten Mobilfunk-und IoT-Transceiver.

5. breite Umwelt toleranz

Arbeitet von-30 ° C bis + 60 ° C und 5% bis 95% Luft feuchtigkeit, geeignet für Innen-und geschützte Außen einsätze.

Anwendungs szenarien

IoT-und M2M-Geräte

Tragbare 4G-Router

Telematik & Fahrzeug verfolgung

Heim automatisierung & Sicherheit

Tragbare Technologie

FAQ

Q: Welche Frequenz bänder deckt diese Antenne ab?

A: Es umfasst 824-894MHz (US Cellular, CDMA, 3G Band 5) und 1710-1880MHz (DCS1800, PCS1900, 4G LTE Bands 2/3/4/25/35/36/37/39). Einige 4G-Bänder wie B12/B13/B17 (700MHz) werden nicht unterstützt.

Q: Was ist der Gewinn dieser Antenne?

A: Die Spitzen verstärkung ist 3dBi, geeignet für eingebettete Anwendungen mit kurzer bis mittlerer Reichweite.

Q: Welchen Stecker benutzt es?

A: Es verwendet einen IPEX-Anschluss (auch als U.FL bekannt), der mit vielen Mobilfunk modulen von Quectel, SIMCom, Sierra Wireless usw. kompatibel ist.

Q: Wie lang ist das Kabel?

A: Das anges ch lossene RG74 Kabel ist 1070mm (ca. 42 Zoll) lang, was eine flexible Platzierung in Geräten ermöglicht.

Q: Ist diese Antenne für 5G geeignet?

A: Es deckt nicht 5G sub-6GHz Bänder wie n1/n2/n3/n5/n7/n8/n12/n20/n28/n40/n41/n66/n71 ab. Es ist nur für 2G/3G/4G ausgelegt.

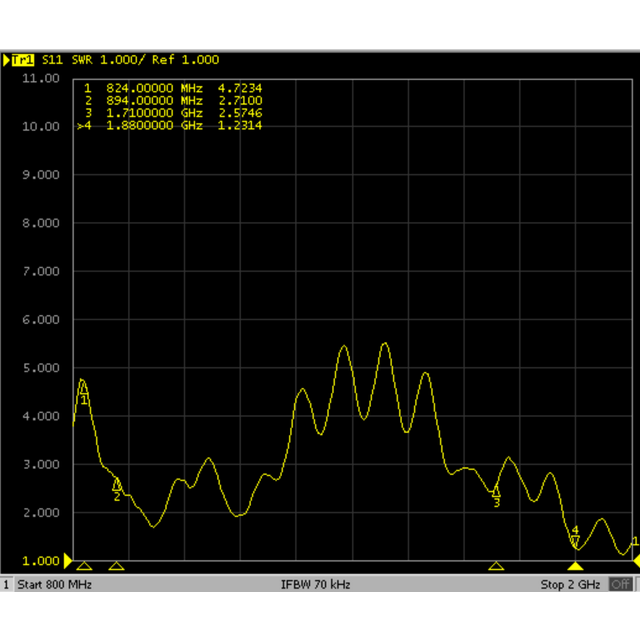

Q: Was ist das VSWR?

A:VSWR ist ≤ 2.0 über beide Frequenz bänder, um einen akzeptablen Rücklauf verlust für die meisten Anwendungen sicher zustellen
