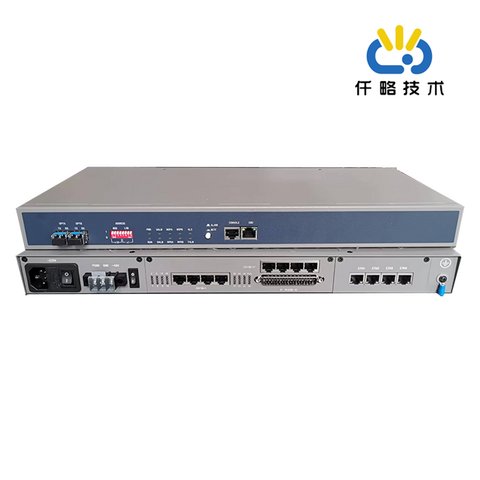

QL-MSAP1020 für ein-Board-Multiservice-SDH-optische Übertragungs systeme

1. Übersicht

QL-MASP 1030 ist eine 19 Zoll hohe optische Multiservice-Terminal maschine mit einem 2-Weg-Gruppenanschluss für STM-1 Klasse. Zusätzlich zur Bereitstellung von 4 festen Ethernet-Schnitts tellen (4 VCG) bietet das Gerät auch eine Vielzahl von Service-Unter karten, die eine unterschied liche Anzahl von E1-Schnitts tellen (bis zu 8 Kanäle E1), V.35 Schnitts telle zur Verfügung stellen können, FXO / FXS/Träger magnet und/2 / 64K synchrone Daten RS232/asynchrone Daten RS485 nach Bedarf und realisieren die Wieder verwendung und Übertragung von Ethernet-, E1-, V.35-und Sprach kanälen basierend auf dem GFP-Paket.

QL-MASP 1030-Geräte verwenden die EOS-Technologie (Ethernet Over SDH) gemäß den ITU-T Standards G.7041, G.7042 und G.707, die mit den Geräten nach denselben Standards kommuniziert werden können.

2.Features

Unterstützen Sie die TU-12-Partikel größen-Querverbindung funktion

Stellen Sie 1 Service kartens teck platz für die Installation von 4 E1 oder 8 E1 oder 2 E1 V.35 oder 8 E1 8 PCM oder 8 E1 16 PCM-Schnitts telle karte zur Verfügung

Optische Schnitts telle

Stellen Sie 2 STM-1 Rate Ebene Gruppe optische Schnitts telle, mit SFP optisches Modul (LC-Schnitts telle), Unterstützung Hot-Plug

Der optische Port unterstützt die Erkennung von RPD-Informationen (Remote Power Down Detection) und unterstützt die Übertragung von Stromverlust informationen des lokalen Geräts

Optischer Port unterstützt die automatische Laser-Aus-Funktion ALS (Automatic Laser Shutdown), die die Bedieners icherheit effektiv schützen kann

E1-Schnittstelle

Bis zu 8 Routen von E1 stehen zur Verfügung

Treffen Sie die ITU-TG. 703 Kriterien

Die Schnitts telle rate beträgt 2.048 Kbps ± 50ppm

Wählen Sie 120 Ω Gleichgewicht oder 75 Ω Nicht gleichgewicht

Die Schnitts telle V.35

DB25-Stecker gemäß ITU-T V.35

Die V.35-Schnitts telle unterstützt den Nicht-Frame-und Frame-Modus, und die Frame-Interface-Rate beträgt N 64 Kbps (N = 1 ~ 31); Die Nicht-Frame-Schnitts telle srate beträgt 2048 Kbps

Wenn Rahmen, wählen Sie PCM 30 / PCM 31 / PCM30C / PCM31C Modus

DCE-und DTE-Modus konfiguration werden unterstützt. Im DCE-Modus kann das Haupt-Timing und das Tracking-Timing der E1-Leitung ausgewählt werden. im DTE-Modus V.35 Service Tracking V.35, Interface-Timing

Unterstützt die Phasen beziehung seins tellung von V.35 Schnitts telle ausgabegeraten Daten und Uhr

Stellen Sie die Failover-Funktion bereit, um den E1-Linienseiten fehler der V.35-Schnitts telle zu informieren

PCM-Joggle

Bis zu 16 FXO / FXS/Träger-Magnet-Verkehrs schnitts tellen

Bis zu 8, zwei-/vierz ellige EM-Audio schnitts telle

Bis zu 864K Richtungs daten/RS232 asynchrone Daten/RS485 asynchrone Daten schnitts telle

Ethernet-Schnitts telle

Stellen Sie 4 LAN-Ports (physische Schnitts telle) zur Verfügung, jeder LAN-Port unterstützt Selbst verhandlung und unterstützt auch den obligato rischen 10M / 100M Voll-/Halbduplex-Modus

Stellen Sie 4 WAN-Ports (interne Ports) bereit, jeder WAN-Port entspricht einem VCG und die maximale Bandbreite von einem VCG ist optional 48 VC 12 (100 Mbps), 4 VCG mit einer Gesamt bandbreite von 63 VC 12

Vier LAN-Port und vier WAN-Port erfüllten die Kriterien IEEE802.3/802.3u

Unterstützung der Durchfluss kontrolle und Broadcast-Sturm filter funktion

VLAN-Funktional ität des Unterstützungs-Ports und IEEE 802.1Q-konform, Standard-Label

Unterstützung GFP-F, paket, entsprechen ITU-TG. 7041 standard

Unterstützung der virtuellen Kaskade VCAT und LCAS Link Kapazität automatische Anpassung Mechanismus, in Übereinstimmung mit den ITU-T G.707, G.7042 Standards

Stellen Sie VC12-Zeitverzögerungserkennung zur Verfügung, und die maximal tolerierbare Verzögerung differenz zwischen zwei beliebigen VC-12 kanälen beträgt bis zu 112 ms

Zwei Modi werden zur Verfügung gestellt: LCAS und Nicht-LCAS

Unterstützung für Ethernet-Leistungs statistiken

Der SDH-Geräte-Timing-Modus

Optionale Verfolgung der internen Timing-Quelle in Übereinstimmung mit den ITU-TG. 813

Optionale Tracking-STM-1 (T11, T12)

Die Timing-Quelle kann automatisch nach Alarm, SSM-Wert, Frequenz vorspannung und manuell eingestellte Priorität umgeschaltet werden und kann auch manuell erzwungener Schalter sein.

Kanals chutz

Unterstützung der 1 1 Kanal Schutz funktion, und die Schutz umkehr zeit ist besser als 50 ms

Unterstützung für automatische Schutz umkehr funktion und erzwungene Umkehr funktion

Unterstützt eingebaute Fehler leser und mehrere Schleifen operationen

Unterstützen Sie FTP-Datei übertragungs protokoll, realisieren Sie das Online-Upgrade von Embedded-Software, Upload und Download von Geräte konfiguration daten.

Netzwerk element verwaltung

Serielle Verwaltungs schnitts telle (CONSOLE) und Ethernet-Management-Schnitts telle (EMU) sind mit RJ 45 für den Connector versehen

Unterstützen Sie den Netzwerk-Management-Modus von DCC und Embedded DCN

Unterstützt die CLI-Befehlszeile verwaltung basierend auf serieller Schnitts telle und TELNET. CLI unterstützt nur die separate Verwaltung lokaler Geräte, nicht die VerwaltungOTher NEs im Netzwerk

Unterstützung SNMP _ V 1 und SNMP _ V 2 Protokolle, Unterstützung C / S Architektur Netzwerk-Management-Plattform RayView, einfach die Konfiguration, Verwaltung und Wartung von komplexen Netzwerk abschließen

Dual-Power-Redundanz-Schutz, Unterstützung Hot Plug, der maximale Strom verbrauch ist weniger als 15W oder 25W

220VAC or-48V DC Einzel netzteil

Dual 220VAC gleichzeitig Strom versorgung

Dual-48V DC zur gleichzeitigen Strom versorgung

220VAC & -48V DC gleichzeitig gleichzeitig

3. Die PCM-Modul liste

4. Vernetzung anwendung

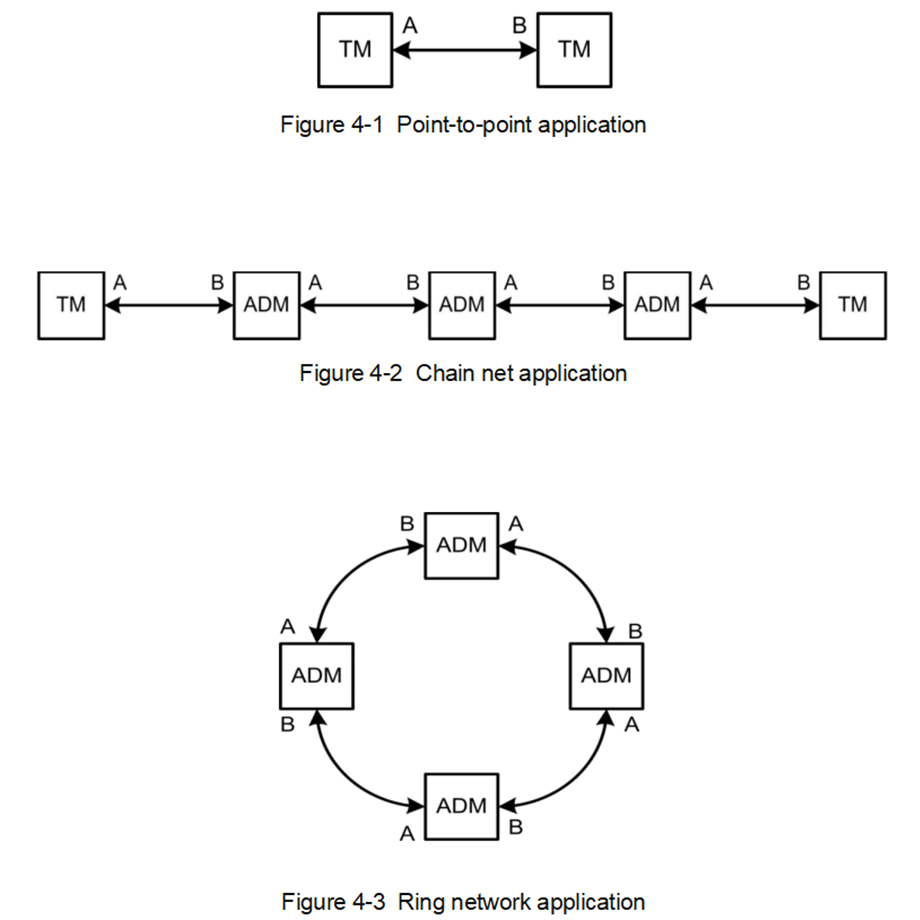

QL-MASP 1030 kann sowohl als TM-als auch als ADM-Geräte mit flexibler Netzwerk anwendung verwendet werden. Unterstützung von Punkt-zu-Punkt-, Ketten netzwerk-und Ring netzwerk. Bei der Bildung des Ring-Netzwerks, unterstützen Sie die 1 1 Kanal Schutz umkehr.

Hinweis: Der A-Port jedes Geräts muss mit dem B-Port des benachbarten Geräts verbunden sein

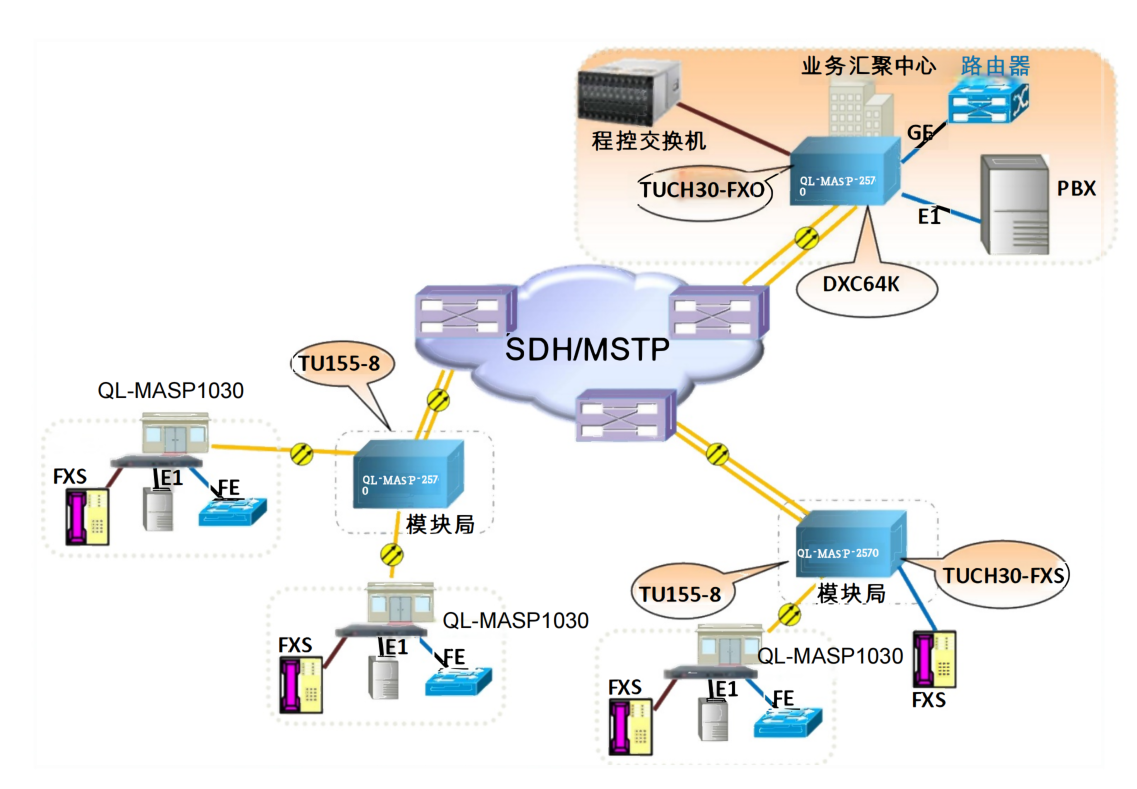

Abbildung 4-4Für PCM-Anwendung
