OEM-Services für die Leiterplattenbestückung (PCBA) von zuverlässigen kleinen Haushaltsgeräten – ISO-zertifizierter PCBA-Hersteller

US$ 1 - 5
Min.-Bestellung:1 Stück

Production eigenschaften

Merkmal: Kundenspezifische Unterstützung

Schichten: Doppelschichtig, 6-lagig, 4-lagig

Metallbeschichtung: Zinn

Vorlaufzeit: 15 – 25 Tage

Shenzhen Lonstar Circuit Co., Ltd.

Geschäftstyp: Hersteller, Exporteur, Großhändler

We exhibited at 1 Fachmessen von Global Sources

250 bis 299

Mitarbeiter

Unternehmens-/Produktbroschüre

4842.30 KB

Shop besuchen

Folgen

Probenrichtlinie

Kontaktieren Sie uns für Informationen bezüglich unserer Muster politik

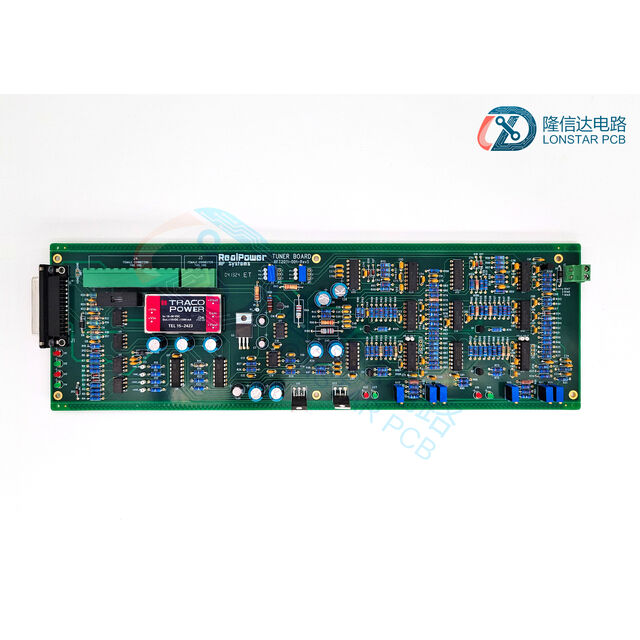

Produktinformation

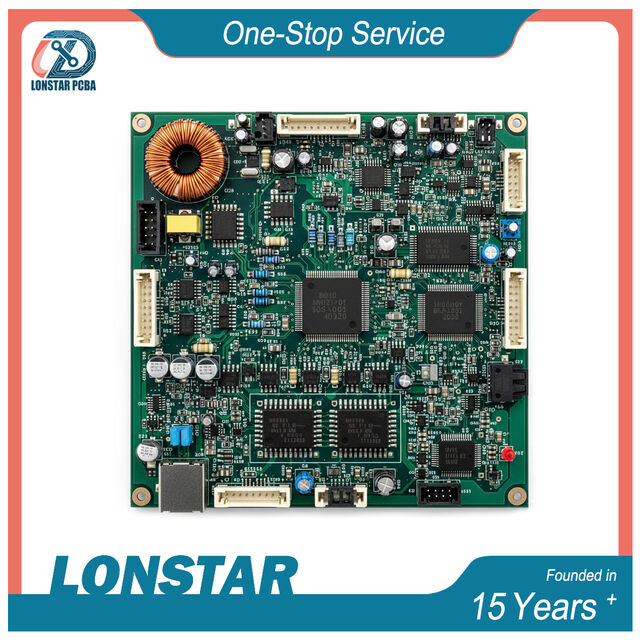

PCBA Manufaturierung

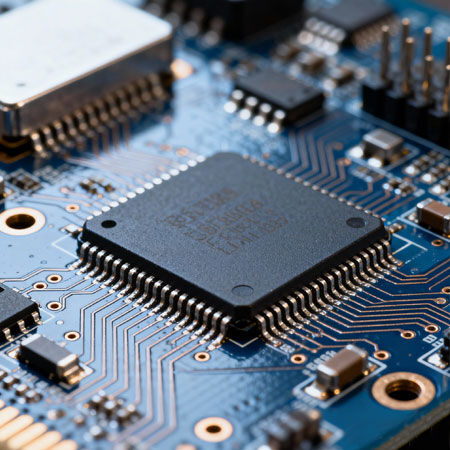

Lonstar Ist ein profession eller PCBA-Hersteller aus einer Hand mit einem vollständig elektronischen Lieferkette team für Komponenten, das einen profession ellen, flexiblen und effizienten Service bietet. Wir können zur Verfügung stellenOEM/ODM-ServiceDie PCB-Fertigung integrieren,SMT-Oberflächen montage,DIP-Plug-in-Verarbeitung,Komponenten quelle,PCBA-Prüfung, UndMontage des fertigen Produkts.

Unsere Herstellung halten sich an die IATF-, ISO-, IPC-und UL-Standards. Mit Online-SPI, AOl, X-Ray usw. verwenden unsere PCB-Baugruppe bleifreies Löten auf starren und flexiblen Platinen.

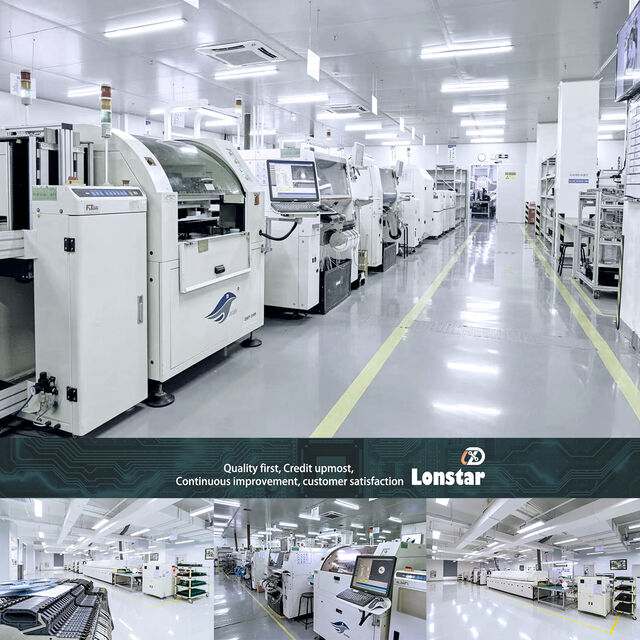

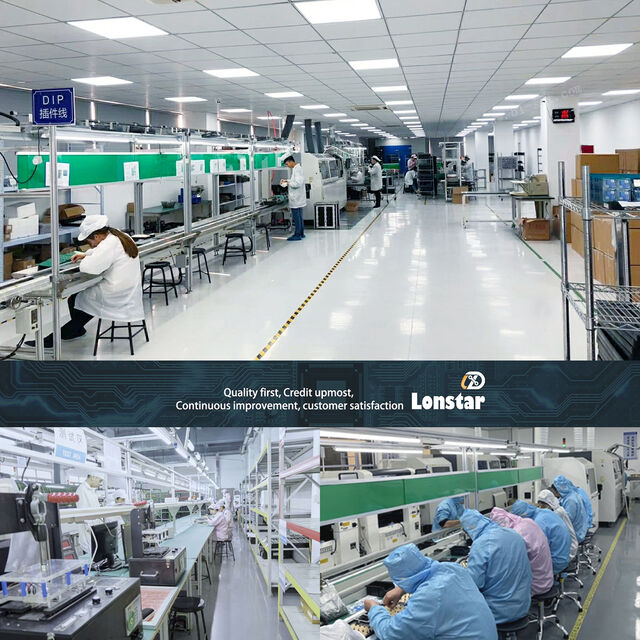

Lonstar Circuit verfügen über 11 voll automatische SMT-Montagelinien und 6 DIP-und Fertig produkt montagelinien.
Umfassender und zuverlässiger Komponenten lösungs anbieter

Service artikel

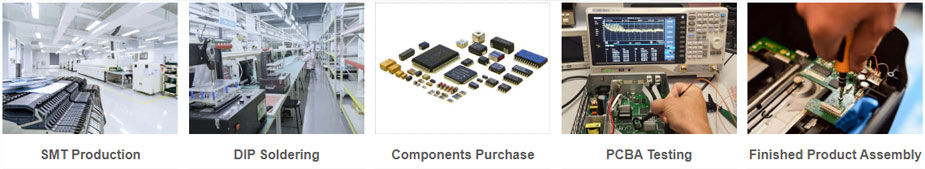

SMT → DIP-Plug-in-Verarbeitung → PCBA-Prüfung → Montage des fertigen Produkts

SMT:Löt paste rührt → Löt paste drucken → SPI→ SMD-Halterung → Reflow-Löten → AOI → Nacharbeit.

Durch SMT werden Komponenten auf der Leiterplatte montiert, und bei Bedarf wird eine automatische optische Online-Inspektion durch AOI durchgeführt. Nach der Inspektion stellen Sie die perfekten Reflow-Ofen-Temperatur daten ein und die Platine wird durch Reflow gehen. Nach der erforderlichen IPQC-Inspektion kann das Plug-in-Material mit dem DIP-Plug-In-Prozess durch die Leiterplatte geleitet werden und dann zum Löten durch das Wellen löten fließen. Nachdem die oben genannten Prozesse abgeschlossen sind, muss QA auch eine umfassende Inspektion durchführen, um die Produkt qualität sicher zustellen.

DIP-Prozess:Stecker in → Wellen löten → Fuß schneiden → Hand löt verarbeitung → Board waschen → Qualitäts prüfung.

PCBA-Prüfung: Der PCBA-Test kann in IKT-Test, FCT-Test, Alterung stest, Vibrations test, Tests in harter Umgebung usw. unterteilt werden.

PCBA-Tests sind der kritisch ste Qualitäts kontroll schritt, um sicher zustellen, dass die PCBA zu 100% funktioniert. Es ist notwendig, die PCBA-Tests tandards strikt einzuhalten und die Punkte der Leiterplatte gemäß dem Testplan des Kunden zu testen.

Montage des fertigen Produkts: Bauen Sie die PCBA mit Gehäuse zusammen, testen Sie sie und schließlich kann sie versendet werden.

PCBA-Fähigkeiten

PCB-Größe	Max. 610 X1100mm
Material	CEM-1, CEM-3, FR4, Rogers, Al-Basis, FPC, Keramik, Starr-Flex-PCB
Oberflächen finish	HAL bleifreies HASL, Falsh Gold, ENIG (Immersion Gold), OSP(Entek), Immersion zne, Immersion silber, Hartgold, ENEPIG
Schicht	1 - 32L
Dicke	0,2-6,0mm
Komponenten	0201, 01005
Min. Pin Raum	0,3mm
Min. Ball Raum	0,3mm
SMD-Typ	BGA, WLCSP, QFN, POP, Steck verbinder, Drähte, Kabel
SMD-Maschinen kapazität	20.000.000 Punkte/Tag
PCBA Elektrische Prüfung	AOI(100%), Röntgen inspektion, IKT (In-Circuit Test)/Funktions prüfung
Löt typ	Bleifreier Wellen ofen, Bleifreier Reflow-Ofen, Hand löten
Anderer Prozess	Drei-sichere Beschichtung, EMS-Endmontage mit Gehäuse, IC-Programm, Funktions prüfung, DFM-Analyse
PCBA-Paket	Statische Tasche, Kartens chlitz aus Baumwolle, Kartons chlitz, Kartons chlitz mit Blase, benutzer definierte Kunststoff platte, kunden spezifischer Logo-Druck karton usw

PCB-Fähigkeiten

Min. PCB-Dimension	Min. 550,3mm
Max. PCB-Dimension	1200*650mm
PCB-Material	CEM-1, CEM-3, FR4, Rogers, Al-Basis, FPC, Keramik
PCB-Oberflächen beschaffenheit	HAL bleifreies HASL, Falsh Gold, ENIG (Immersion Gold), OSP(Entek), Immersion zne, Immersion silber, Hartgold, ENEPIG
Chip & IC größe	Min. 0201 (0,5*0,25mm) Max. 55mm
Schicht	1 - 32L
Kupfer dicke	Min. Basis Kupfer: 1 / 4Oz Max. Basis Kupfer: 6Oz
Max. Seiten verhältnis	12 : 01mm
Loch größe Toleranz	± 0,075 (PTH) ± 0,05mm(NPTH)
Min. Loch Größe	0,1mm
Min. BGA Größe	0,2mm
PCB-Typ	Normal durchgangs loch, HDI PCB, Hochfrequenz, vergrabene und blinde vias PCB
PCB-Elektro prüfung	Fliegende Sonden tests, E-Test-Schablone, Autotic E-Test-Linie
PCB-Paket	Vakuum-PCB im festen Karton

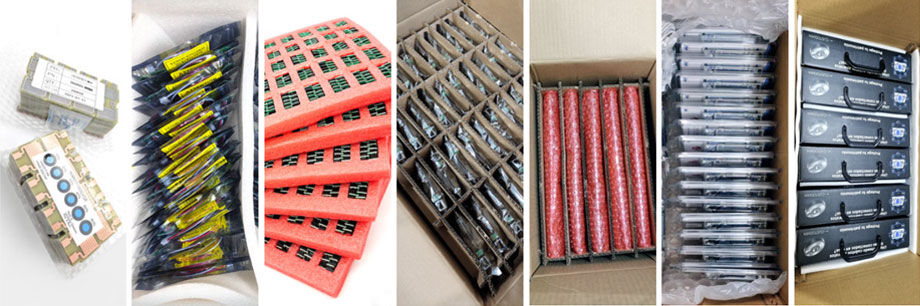

PCBA-Paket

Lonstar bietet verschiedene Arten von maßge schneider ten Paketen nach den Produkten unserer Kunden.

Der Verpackungs stil ist wie folgt:

Vakuum paket → Statische Tasche → Baumwoll karte Slot→ Carton Board Slot→ Carton Board Slot mit Bubble → Custom Kunststoff platte → Custom Logo Print Karton
