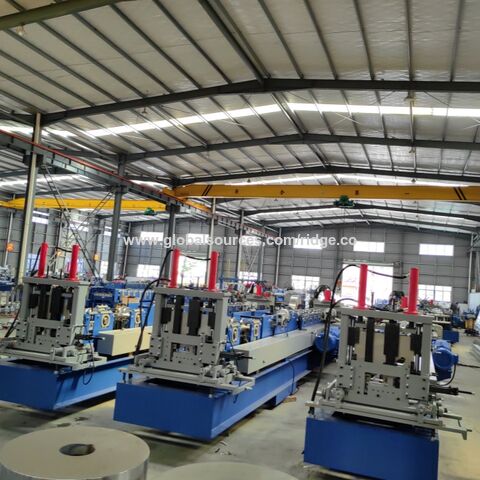

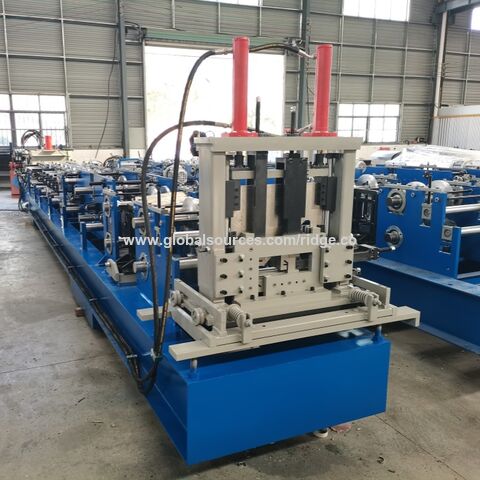

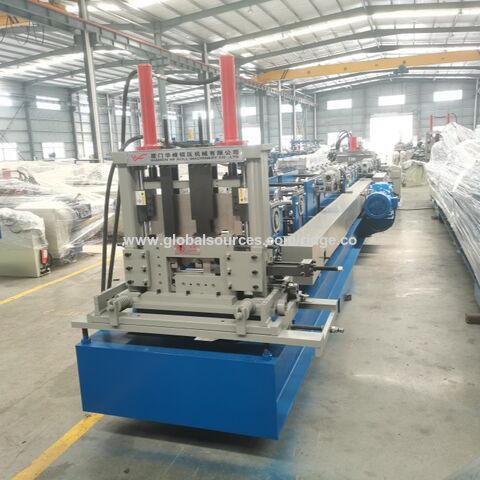

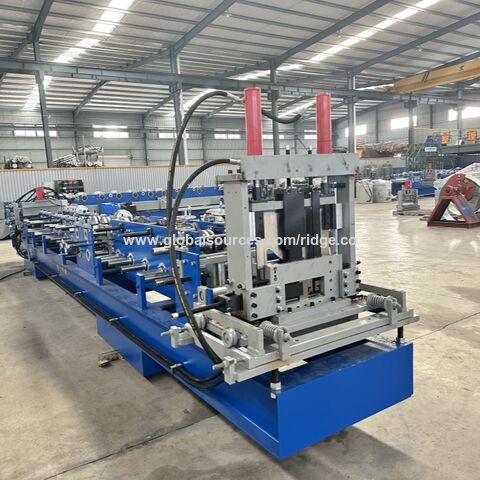

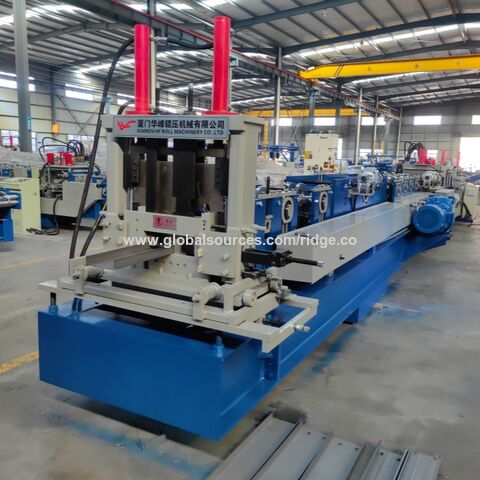

China Fabrik Stahlrahmen- und Pfettenherstellungsmaschinen C Z Profilwalzmaschine

Die Vorteile der Auto Change Typ CZ Purlin Maschine sind wie folgt:

1. Auto Change Sizes by Computer, only need about 40 minutes to change one new size

Produzieren Sie unterschied liche Purlin größe, ohne Rollen oder Abstands halter zu wechseln.

2. Exchange forming cutter also change by move screws, one cutter system suitable for all sizes, No need changing cutter for different size.Cutter mould made by high quality mold steel Cr12mov with heat treatment,Cutter frame made from high quality 30mm steel plate by welding.hydraulic motor:7.5KW, Hydraulic pressure range: 0-16Mpa

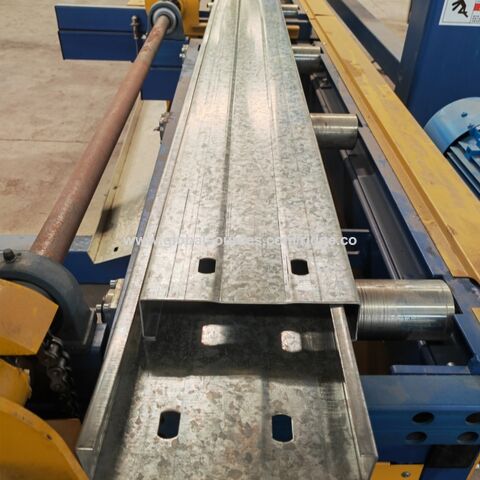

3. Can Punching holes in both web side and flange side part, including both single and double holes type for every 1mm change.Pre-punching & Pre-cutting, stop to punch, stop to cut

4. Raw Material Thickness suitable for thickness 1.5-3.0mm,shaft diameter is φ95mm, material of shafts is 45# steel, 16 rollers for forming , including other 5 rollers for straightening and levelling.Main Motort power 22 kw, forming speed is about 25M/min.

5. When change produce shape from C to Z or Z to C, only need to rollers direction from up to down, only about 10-30 minutes to change the forming shape, and this machine also can produce U shape when thickness ≥2mm.

Handbuch für Auto C Purlin Maschine

Erster Schritt: Vorbereitung

2 Überprüfen Sie die ganze Maschine

3 Stellen Sie sicher, dass die Schraube an der Maschine alle verriegelt sind

Fügen Sie das Hydrauliköl 46# in den Öltank hinzu

4 Stellen Sie sicher, dass das Öl über 70% Volumen des Öltanks

Stellen Sie sicher, dass sich genügend Öl im Reduzierer befindet

5 Kabel teil

Der aktuelle Vorsprung im Verteiler kasten und der Luftfahrt stecker der Maschine werden alle in unserer Fabrik installiert

Der Kunde muss nur das Stromkabel anschließen

6 So verbinden Sie den aktuellen Lead

Drei aktuelle Leitung von 380 Spannung verbinden mit Buchstaben A,B,C

Die Erd linie verbinden sich mit dem PE-Teil

Zweiter Schritt: Test maschine

1 Drücken Sie die Ölpumpen start taste, um sicher zustellen, dass es funktionieren könnte

2 Stellen Sie sicher, dass die Stanz maschine und der Cutter gut laufen

3 Testen Sie die Adjustion

Dritter Schritt: Operation

1 Setzen Sie die Spule in den decoiler

2 Stellen Sie den Decoiler vor den Fütterung hafen 2 oder 3 Meter

3 Fütterung des Blattes in die erste Walze

4 Geben Sie dann die Bahn breite, Flansch höhe, Rippen breite in den Computer ein, der Systerm steuert

Drücken Sie justieren Sie Start auf dem Touchscreen für 2 Sekunden

Automatische Transformation

5 Geben Sie die Länge ein, Stück in den Computer, der Systerm steuert

Stellen Sie das Loch entsprechend der Profil zeichnung ein

6 schalten Sie die Ölpumpen taste, um zu starten, schalten Sie eine andere Taste auf Automatik

7 Drücken Sie Autos top auf dem Touchscreen, um zurück zusetzen

8 Drücken Sie Autos tart auf dem Touchscreen

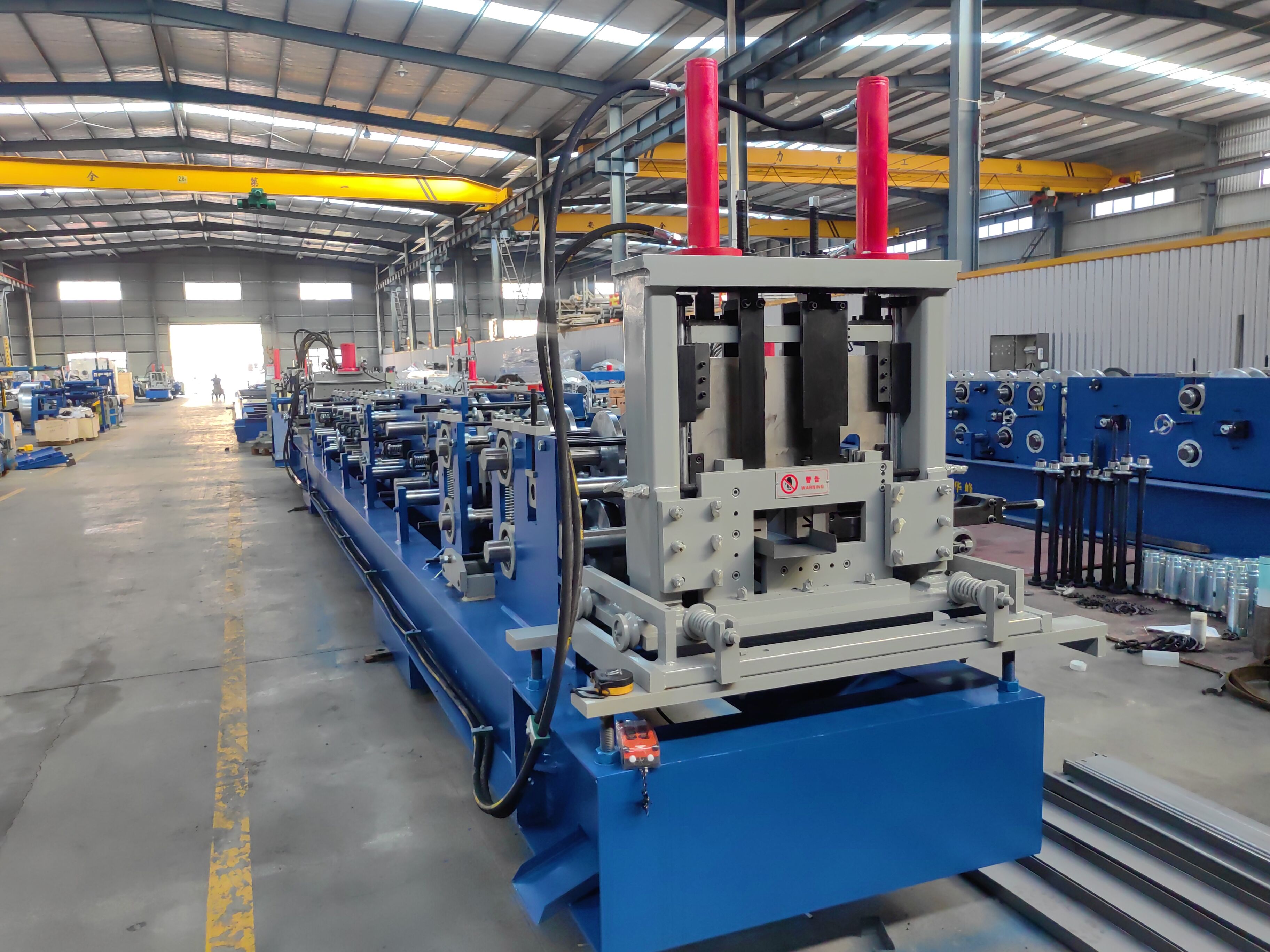

Haupt maschine läuft

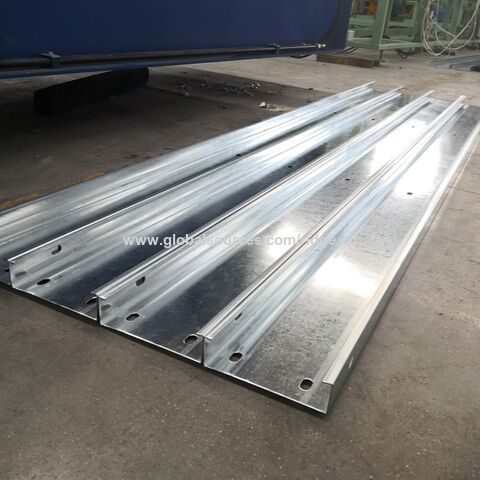

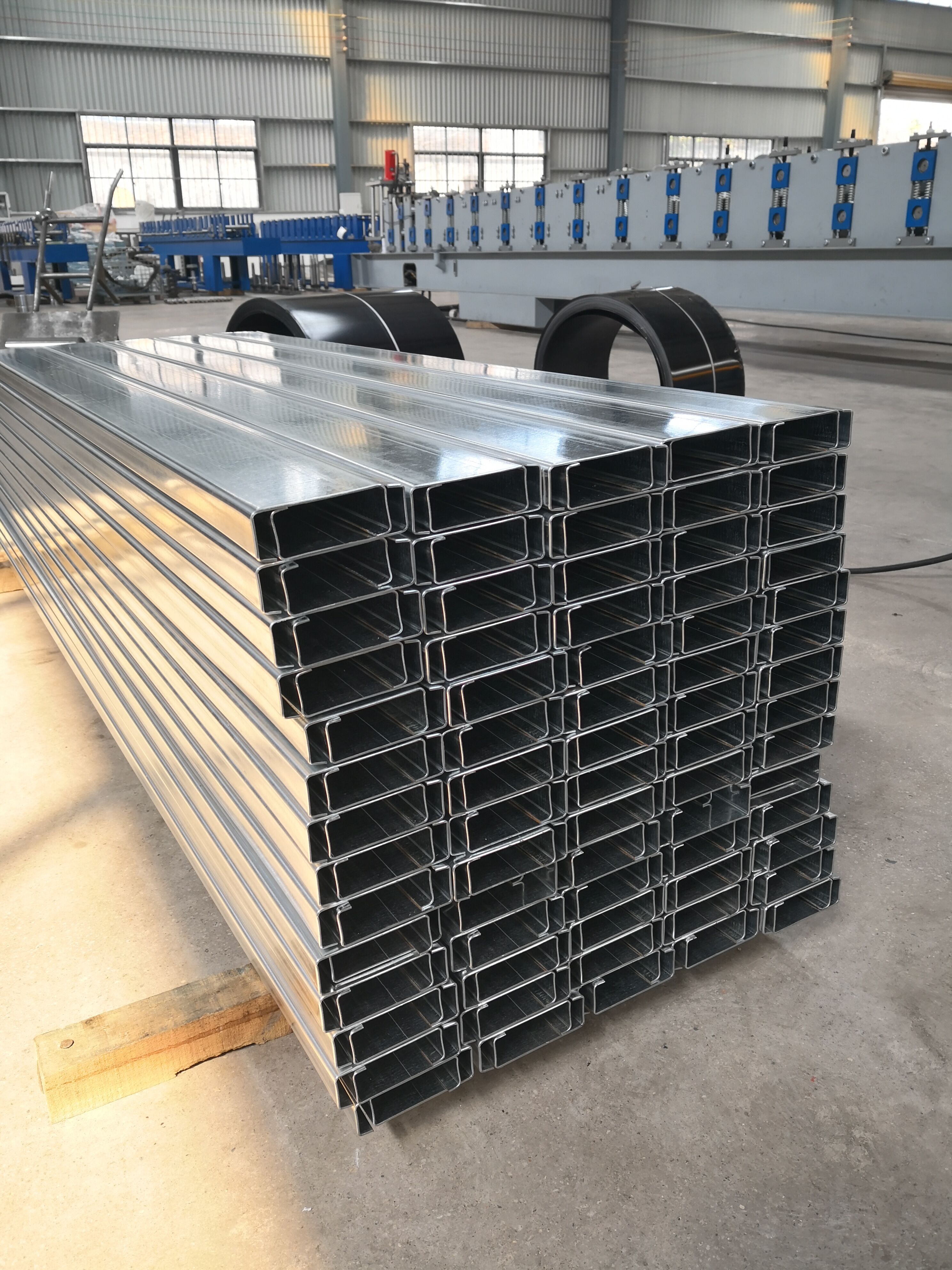

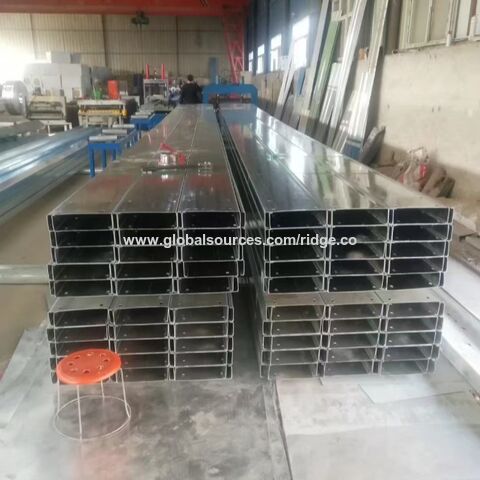

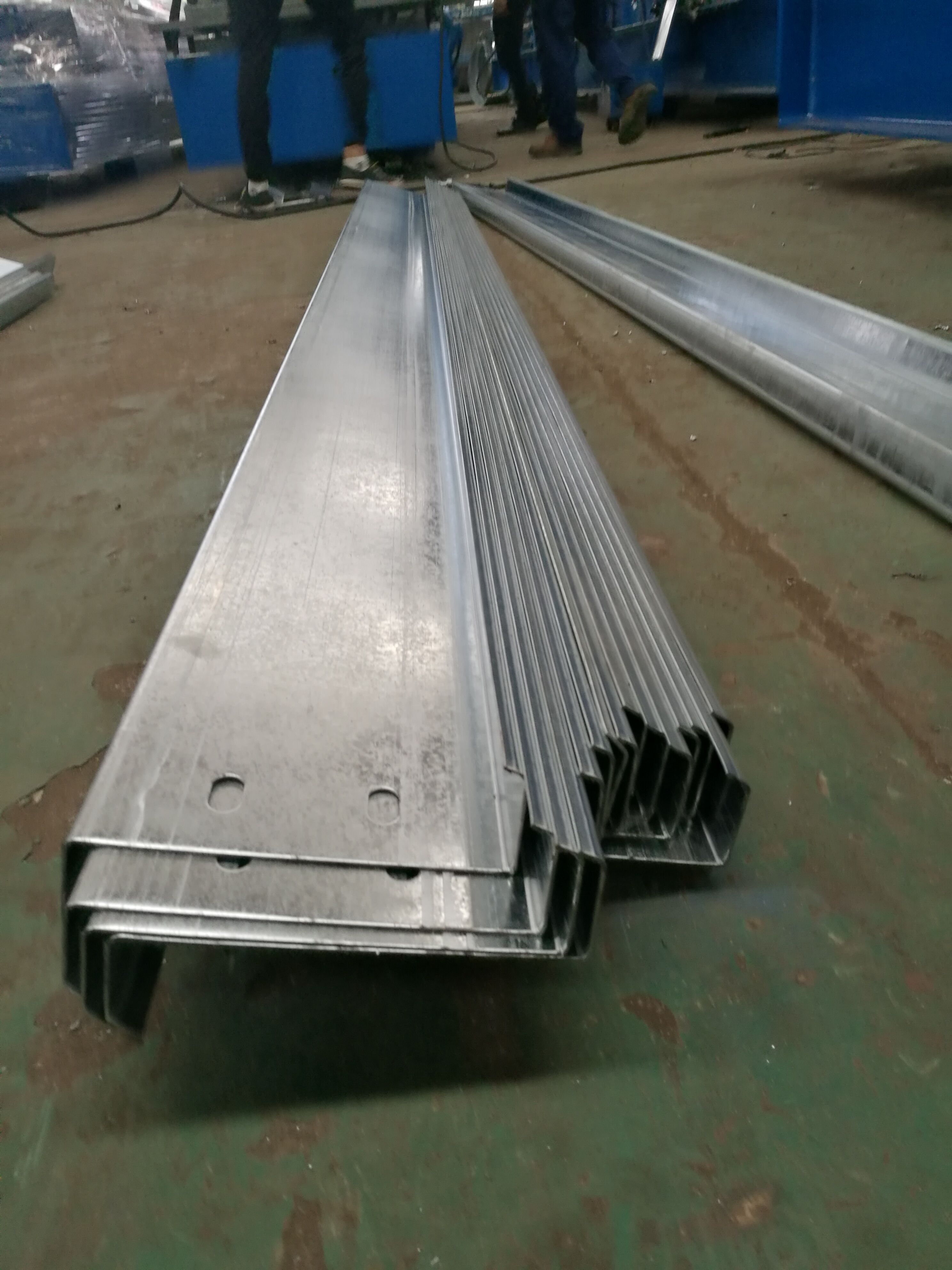

Fertig produkt display
